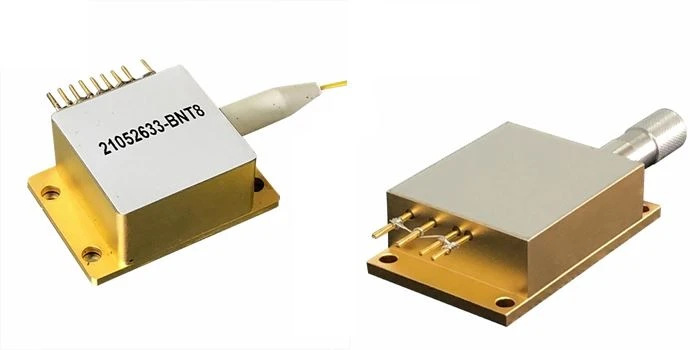

Pigtaitettu ja irrotettava kuitukytkentäinen diodilaser

Erot solmittujen laserdiodien ja kuitukytkentäisten laserdiodien välillä. Erojen ymmärtämiseksi meidän on ensin hyödyllistä tarkastella ytimen halkaisijaa, joka on tärkeä periaate, jota käsiteltiin kuituliitossarjamme ensimmäisessä osassa. Kun ajatellaan kuidun ydintä, on hyödyllistä jakaa ne kahteen eri kategoriaan: yksimuotoinen ja monimuotoinen.

Yksimuotokuitujen ytimen halkaisijan on oltava pieni, tyypillisesti alle 10 mikronia, jotta varmistetaan, että korkeamman asteen muodot eivät pääse etenemään kuidun läpi. Toisaalta monimuotokuiduilla voi olla laaja valikoima ytimen halkaisijoita, jotka vaihtelevat 62,5 mikronista ylöspäin 1 mm:n kohdalla. Molempia kuitutyyppejä käytetään laajasti laserdiodien kanssa sovelluksen tarpeista riippuen. Esimerkiksi kun sädeprofiili on olennainen, kuten mikroskopiassa, yksimuotokuitu on lähes aina edullinen. Sitä vastoin sovelluksissa, kuten laserverhoilussa, jossa teho on tärkeintä, monimuotokuitu olisi ilmeinen valinta.

Sydämen halkaisijan pienen koon perusteella on helppo havaita, että sidotun lähestymistavan tärkein etu on kohdistuksen vakaus. Irrotettavaa kuitua käytettäessä on mahdotonta varmistaa, että joka kerta kun kuitu kytketään, se asettuu samaan kohtaan, mikä heikentää järjestelmän yleistä kytkentätehoa.

Tästä huolimatta sidotut laserdiodit kärsivät merkittävästä haitasta; jos kuitu on vaurioitunut, sitä ei voida vaihtaa lähettämättä sitä takaisin valmistajalle korjattavaksi. Itse asiassa joissakin tapauksissa, kuten hermeettisesti suljetuissa laserpakkauksissa, vaikka lähettäisit laserin takaisin valmistajalle, ne eivät ehkä pysty avaamaan pakkausta aiheuttamatta korjaamatonta vahinkoa. Yksimuotoisten ja pienempien ytimen monimuotokuitujen kohdalla kuitu katkeaa harvoin asianmukaisella käsittelyllä, mutta kuidun koon kasvaessa sen vaurioitumisriski kasvaa. Tämä johtuu siitä, että kuidun pienin taivutussäde on määritelty 150 kertaa sen kuoren halkaisija. Tämän seurauksena tyypillinen 105/125 monimuotokuitu voidaan taivuttaa 3,5 cm:n silmukaksi ilman ongelmia, mutta iso ydin 600/660 monimuotokuitu voi katketa, jos silmukka on tiukempi kuin 18 cm. Siksi suuriytimiset monimuotoiset kuitukytketyt diodilaserit ovat yleensä irrotettavissa vaihtamista varten.

Lopuksi, kun valitset solmittujen ja irrotettavien kuitujen välillä, sinun on otettava huomioon myös laserin tehotaso. Kaikki ymmärtävät, että laserdiodin kuitukytkentäprosessi ei ole 100 prosenttia tehokas, ja tämä tarkoittaa, että "menetetty teho", joka ei pääse kuituun, on mentävä jonnekin. Kun käsitellään suuritehoista laseria, tämä "menetetty teho" voi nopeasti lämmittää kuidun proksimaalisen pään, mikä vaatii riittävää lämpövajausta. Yleisesti ottaen, kun diodilaseria solmitaan, on melko vaikeaa jäähdyttää kuidun kärkeä kunnolla, mikä usein johtaa mekaanisiin vioihin. Irrotettavaa kuitua käyttämällä itse liitin voi jäähdyttää kärjen, mikä vähentää ylikuumenemisen riskiä.

On myös tärkeää huomata, että monet laserdiodijärjestelmät käyttävät sidottujen ja irrotettavien kuitujen yhdistelmää saadakseen molempien maailmojen parhaat puolet. Näissä järjestelmissä yksi tai useampi diodi on sisäisesti kytketty kuituun pysyvästi sidottuihin kuituihin ja päätetään sitten laipion liittimeen, joka syötetään kotelon läpi – mikä mahdollistaa ulkoisen irrotettavan kuidun kytkemisen ja vaihtamisen säilyttäen samalla sisäisen kytkennän tehokkuuden.
