Kuitukytkentäinen laserdiodi on tekniikka, joka yhdistää laserdiodit optisiin kuituihin, ja sitä käytetään kytkemään laserenergia laserdiodeista optisiin kuituihin siirtoa varten. Tämä tekniikka yhdistää laserdiodien miniatyrisoinnin ja korkean hyötysuhteen optisten kuitujen joustavuuteen ja pitkän matkan siirtomahdollisuuksiin, mikä rikkoo rajoituksen, jonka mukaan perinteiset laserit on sijoitettava sinne, missä niitä käytetään. Laserdiodin kytkentä optiseen kuituun on käyttää sarjaa optisia elementtejä (linssejä) auttamaan optisen kuidun ytimen halkaisijan täsmäämisessä ja kohdistamisessa, jotta laserdiodin lähettämä laser kytketään optiseen kuitulinjaan. tarttuminen. Koska laserdiodin lähettämä laser on divergentti, nollaetäisyyspiste on myös paljon suurempi kuin optisen kuidun ytimen halkaisija, joten linssiä tarvitaan häviön vähentämiseksi. Kuituun kytkettyä laserdiodia käytetään laajalti erilaisissa skenaarioissa, jotka vaativat laservalonlähteitä, kuten yleiset pumppulähteet kuitulasereille tai solid-state lasereille, kädessä pidettävät laserkauneuslaitteet jne. Optisen kuidun siirron ansiosta valon suunnan muuttaminen on ongelmallista. laserin voimakkaan kollimaationsa ansiosta voidaan ratkaista, samalla kun se vähentää kädessä pidettävän laitteen painoa.

2 nastaa

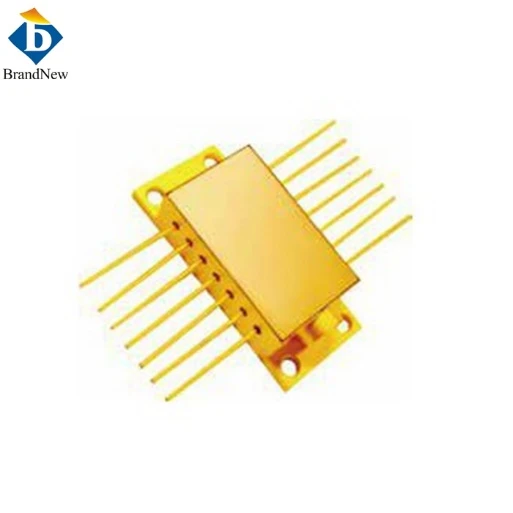

14 Pins Butterfly

Useita nastaa

Brandnew toimittaa ammatillista kytkentätekniikkaa hyödyntäviä kuitukytkentäisiä laserdiodeja, joilla on useita etuja, kuten kompakti rakenne, vakaa lähtöteho, suuri teho, korkea hyötysuhde ja kätevä pakkaus. Tarkka koneistus ja kaikkien moduulin sisällä olevien optisten elementtien huolellinen kohdistus mahdollistavat säteen kytkemisen optiseen kuituun. Saatavana laajalla aallonpituusalueella (375 nm-1940 m), lähtöteholla milliwatista kilowatteihin kuitujen halkaisijalta 50 µm ja sitä suuremmat. Lukuisia ominaisuuksia, mukaan lukien linjan kaventaminen ja aallonpituuden stabilointikonfiguraatiot sekä valvontavaihtoehdot.

Kuidusta tulevalla valolla on pyöreä ja tasainen intensiteettiprofiili.

Sen avulla laserdiodit ja jäähdytyselementti voidaan sijoittaa etäälle laservalon käyttöpaikasta.

Vialliset kuitukytketyt diodilaserit voidaan helposti vaihtaa vaihtamatta laitteen suuntausta, jossa valoa käytetään.

Kuitukytketyt laitteet voidaan helposti yhdistää muihin kuituoptisiin komponentteihin.

Multimode kuitukytketty laserdiodi

Stabiloitu aallonpituus kuitukytkentäinen laserdiodi

Yksimuotoinen kuitukytkentäinen laserdiodi

Kuitukytkentäinen laserdiodi on tekninen tuote, joka yhdistää laserdiodin optiseen kuituun. Sitä käytetään kytkemään laserenergia laserdiodista optiseen kuituun siirtoa varten. Tämä tekniikka yhdistää laserdiodin pienentämisen ja korkean tehokkuuden sekä optisten kuitujen joustavuuden ja pitkän matkan siirtokyvyn, mikä rikkoo perinteisen laserin käytön rajoitukset.

Kuitukytketyn laserdiodin toimintaperiaate sisältää pääasiassa laserin generoinnin, kuidun siirron, kytkentämekanismin ja säteen laadunvalvonnan. Laserdiodi on puolijohdemateriaalirakenteella varustettu laite, joka vahvistaa valoa asianmukaisissa ulkoisissa olosuhteissa (kuten virransyötössä) ja tuottaa lopulta korkean kirkkauden ja koherenssin laservaloa. Laserlähetyksen väliaineena optisella kuidulla on merkittäviä etuja, kuten pieni häviö, korkea läpäisy ja sähkömagneettisten häiriöiden kestävyys. Linssi voi kohdistaa laserdiodista tulevan säteen tarkasti optisen kuidun ytimeen, jolloin saadaan aikaan tehokas optisten signaalien siirto.

Kuituun kytkettyä laserdiodia käytetään laajalti leikkaamisessa, pumppauksessa, kauneudenhoidossa, tieteellisessä tutkimuksessa, LDI-altistuksessa ja muilla aloilla. Se voi siirtää laserin kaukaiseen käyttöpaikkaan, jolloin valonlähteen pää on kevyempi ja sopivampi kädessä pidettävään käyttöön. Lisäksi kuitukytkentäinen laserdiodi tai -moduulit voivat tehokkaasti virittää työmateriaaleja ja parantaa työn tehokkuutta viemättä liikaa sisätilaa.

Syy, miksi laserdiodi on kollimoitava ennen kuitukytkentää, on kytkennän tehokkuuden ja säteen laadun parantaminen. Kollimaatiolla tarkoitetaan laserdiodin lähettämän säteen säätämistä pienempään divergenttikulmaan käyttämällä kuitukollimaattoria paremman kytkennän saamiseksi kuituun. Kollimaatio voi parantaa merkittävästi kytkentätehokkuutta, vähentää valoenergian hävikkiä ja parantaa säteen laatua.

Laserdiodin kollimoinnin syitä ovat pääasiassa seuraavat seikat:

Paranna kytkentätehokkuutta: Kollimaatio voi varmistaa, että laserdiodin lähettämä säde on paremmin kohdistettu kuidun vastaanottavan päätypinnan kanssa, mikä parantaa kytkennän tehokkuutta. Kytkentätehokkuuden parantuminen tarkoittaa, että enemmän valoenergiaa siirtyy tehokkaasti optiseen kuituun, mikä vähentää energiahävikkiä.

Paranna säteen laatua: Kollimoidulla sädellä on pienempi hajautuskulma, mikä tarkoittaa, että säde voi säilyttää paremman suunnan ja tarkennuksen lähetyksen aikana, mikä parantaa säteen laatua. Tämä on tärkeää sovelluksissa, jotka vaativat erittäin tarkkoja palkkeja.

Pienennä lähetyshäviötä: Kollimoitu säde voi hyödyntää tehokkaammin optisen kuidun siirtokapasiteettia, mikä vähentää säteen hajaantumisen aiheuttamaa lähetyshäviötä. Tämä on erityisen tärkeää pitkän matkan lähetyksessä signaalin vakauden ja luotettavuuden varmistamiseksi.

Erityisesti kollimointiprosessi suoritetaan tyypillisesti käyttämällä kuitukollimaattoreita, tekniikkaa, joka kohdistaa optisen kuidun päätypinnan kollimaattoriin. Kollimaattorin tehtävänä on säätää optisen kuidun emissiopäätypinta vastaamaan laserdiodin säteen suuntaa, jolloin varmistetaan, että säde pääsee optiseen kuituun pienimmällä erokulmalla. Tämä prosessi vaatii kuitukollimaattorin sijainnin ja kulman tarkan säädön optimaalisen säteen kohdistuksen ja kytkentätehokkuuden varmistamiseksi.



Vapaan tilan laserdiodilähtö on tekniikka, joka käyttää valoaaltoja leviämään vapaassa tilassa (kuten ilmakehässä ja tyhjiössä) tiedon siirtämiseen. Se lähettää moduloituja valosignaaleja lähettimen läpi, etenee vapaan tilan läpi, ja vastaanotin vastaanottaa ja demoduloi sen tiedonsiirron saavuttamiseksi. Spatiaalisen optisen viestinnän välitysvälineenä on vapaa tila, mukaan lukien ilmakehä ja tyhjiö. Tämä lähetystapa ei vaadi fyysistä mediaa, mutta siihen vaikuttavat suuresti ympäristö, kuten ilmakehän häiriöt ja sääolosuhteet. Lähetysetäisyyden ja häiriöntorjuntakyvyn kannalta vapaan tilan laserdiodin lähdön lähetysetäisyys on yleensä lyhyt, ja sitä rajoittavat ilmakehän olosuhteet ja vastaanottimen herkkyys, mutta se voi teoriassa saavuttaa erittäin suuren kaistanleveyden. Sovellusskenaarioissa vapaan tilan laserdiodilähtöä käytetään pääasiassa erikoisympäristöissä, kuten satelliittiviestinnässä, syvän avaruuden tutkimisessa ja droneviestinnässä.

Pyydä tarjous nyt







Kuitukytkentäinen laserdiodilähtö on tekniikka, joka käyttää valoaaltoja etenemään optisissa kuiduissa tiedon siirtämiseksi. Optiset kuidut valmistetaan yleensä kvartsilasista tai muovista. Optisten kuitujen sisäisen kokonaisheijastuksen periaatteen ansiosta optiset signaalit heijastuvat useita kertoja optisten kuitujen sisällä, jolloin saavutetaan pitkän matkan siirto. Kuitukollimaattori on optinen elementti, jota käytetään tuloon ja ulostuloon. Se muuntaa optisesta kuidusta tulevan divergentin valon rinnakkaisvaloksi (Gauss-säde) etupään kuperan linssin kautta siten, että valo kytkeytyy tarvittavaan laitteeseen mahdollisimman tehokkaasti tai vastaanottaa optisen signaalin mahdollisimman tehokkaasti. Kuitukytkentäisen laserdiodin lähdön siirtoetäisyys voi olla satoja kilometrejä tai jopa kauempana riippuen optisen kuidun laadusta ja signaalinvahvistustekniikasta. Lisäksi optisella kuituviestinnällä on vahva häiriönestokyky ja vakaa siirto. Kuitukytkettyä laserdiodilähtöä käytetään laajalti kiinteissä tai matkaviestinverkoissa, kuten tietoliikenneverkoissa, Internetissä ja kaapelitelevisiossa.

Pyydä tarjous nyt





Lähetysetäisyyden ja häiriöntorjuntakyvyn kannalta vapaan tilan laserdiodin lähdön lähetysetäisyys on yleensä lyhyt, ja sitä rajoittavat ilmakehän olosuhteet ja vastaanottimen herkkyys, mutta se voi teoriassa saavuttaa erittäin suuren kaistanleveyden. Kuitukytkentäisen laserdiodin lähdön siirtoetäisyys voi olla satoja kilometrejä tai jopa kauempana riippuen optisen kuidun laadusta ja signaalinvahvistustekniikasta. Lisäksi optisella kuituviestinnällä on vahva häiriönestokyky ja vakaa siirto.

Sovellusskenaarioissa vapaan tilan laserdiodilähtöä käytetään pääasiassa erikoisympäristöissä, kuten satelliittiviestinnässä, syvän avaruuden tutkimisessa ja droneviestinnässä. Kuitukytkettyä laserdiodilähtöä käytetään laajalti kiinteissä tai matkaviestinverkoissa, kuten tietoliikenneverkoissa, Internetissä ja kaapelitelevisiossa.

Avain kuitukytketyn laserdiodin käyttöiän pidentämiseen on oikea käyttö ja huolto. Kuitukytketyt laserdiodit ovat tekninen tuote, joka yhdistää laserdiodin laserenergian optiseen kuituun. Niiden käyttöikään vaikuttavat monet tekijät, mukaan lukien työympäristö, lämpötilan hallinta ja suojatoimenpiteet käytön aikana.

Ensinnäkin sopivan työympäristön ylläpitäminen on tärkeä tekijä kuitukytkentäisen laserdiodin käyttöiän pidentämisessä. Laserdiodi on erittäin herkkä lämpötilalle, ja liian korkeat lämpötilat nopeuttavat laitteen ikääntymistä, joten lämpötilan säätelyyn tarvitaan jäähdytin. Kun olet käynnistänyt jäähdyttimen, varmista, että vesi virtaa tasaisesti ja ettei siinä ole kuplia, jotta vältät kuplien aiheuttaman laserputken vaurioitumisen.

Toiseksi laitteiden säännöllinen tarkastus ja huolto ovat myös välttämättömiä toimenpiteitä. Näillä toimenpiteillä voidaan tehokkaasti laajentaa palvelua, mukaan lukien sen tarkistaminen, toimivatko veden virtaus ja vedensuoja oikein, onko korkeajänniteliittimen ympärillä roskia tai liian lähellä metallia, sekä jäähdytysveden jäätymisen välttäminen matalassa lämpötilassa. laserputken käyttöikä.

Lisäksi kohtuullinen käyttö ja liiallisen rasituksen välttäminen ovat myös avainasemassa kuitukytkentäisen laserdiodin käyttöiän pidentämisessä. Käytön aikana tulee varoa ylittämästä laitteen määrittelemää maksimitehoa ja virtaa, jotta vältetään laitteen ennenaikainen vanheneminen liiallisen rasituksen vuoksi.

Lopuksi, oikeiden asennus- ja käyttömenetelmien noudattaminen on myös perusta kuitukytkentäisen laserdiodin pitkäaikaisen vakaan toiminnan varmistamiseksi. Oikea asennus voi vähentää virheellisen käytön aiheuttamia vaurioita, kun taas toimintaohjeiden noudattaminen voi välttää virheellisen käytön aiheuttamat laitehäiriöt.

Optisen kuidun lähtösäteen muoto riippuu yleensä kuidun tyypistä ja erityisestä sovelluksesta. ‌ Optisen kuidun tuottaman säteen muoto voi olla monimuotoinen tai yksimuotoinen. Erityisiä muotoja ovat pyöreät, elliptiset jne. riippuen optisen kuidun suunnittelusta ja käyttöolosuhteista.

Kuitutyypillä on merkittävä vaikutus palkin muotoon. ‌Monimuotokuidun‌ säteen muoto on yleensä poikkeavampi, koska valo kulkee eri reittejä monimuotokuidussa luoden useita tiloja. Nämä tilat saavat säteen leviämään nopeammin etenemisen aikana ja säteen muoto on monimutkaisempi. Sitä vastoin yksimuotoinen valokuitu sallii vain yhden muodon leviämisen, joten säteen muoto on keskittyneempi ja etenemisetäisyys on pidempi, mikä tekee siitä sopivan pitkän matkan lähetystä vaativiin sovelluksiin.

Kuitujen suunnittelu ja käyttöolosuhteet vaikuttavat myös optisen kuidun säteen muotoon. Esimerkiksi kuitukytkentäteknologialla voidaan muotoilla kuidusta tuleva valonsäde pyöreäksi tai muuksi määrätyksi muotoon erilaisten sovellusvaatimusten täyttämiseksi. Säätämällä kuidun numeerista aukkoa ja lähetyksen aallonpituutta voidaan säteen tarkennus ja muoto optimoida. Lisäksi optisen kuidun taitekerroinjakauma vaikuttaa myös valonsäteen etenemismuotoon ja muotoon. Porrastetulla taitekerroinkuidulla ja porrastetulla taitekerroinkuidulla on erilainen säteen läpäisy‌.

Suurin ero yksimuotokuitukytketyn laserdiodin ja monimuotokuitukytketyn laserdiodin välillä on niiden tukemat erityyppiset optiset kuidut. Yksimuotokuitukytkentäinen laserdiodi soveltuu yksimuotoisille optisille kuiduille, kun taas monimuotokuitukytkentäinen laserdiodi sopii monimuotooptisille kuiduille.

Yksimuotoisten kuitukytkentäisten laserdiodien ominaisuuksia ovat:

Kuitutyypin mukautuvuus: Yksimuotoinen kuitukytkentäinen laserdiodi on suunniteltu erityisesti yksimuotoisille optisille kuiduille, joilla on pienimuotoisen kentän halkaisija ja ytimen halkaisija, yleensä 8-10 mikronia, ja jotka voivat lähettää yhden optisen tilan suurella lähetyskaistanleveydellä ja pitkä lähetysetäisyys.

Lähetysominaisuudet: Yksimoodikuitukytkentäinen laserdiodi voi säilyttää optisten signaalien tilan eheyden ja vähentää lähetyshäviöitä, ja se soveltuu pitkän matkan, nopeisiin optisiin kuituviestintäjärjestelmiin.

Sovellusskenaariot: Yksimuotoisen kuitukytkentäisen laserdiodin erinomaisen lähetyskyvyn ansiosta niitä käytetään laajasti optisissa mittaus- ja testausaloissa, kuten suurkaupunkiverkoissa ja runkoverkoissa, jotka vaativat suurta tarkkuutta ja suurta vakautta.

Monimuotokuitukytketyn laserdiodin ominaisuuksia ovat:

Kuitutyypin mukautuvuus: Monimuotokuitukytkentäinen laserdiodi sopii monimuotokuidulle, jonka sydämen halkaisija on suurempi, yleensä 50-400 mikronia, ja joka voi lähettää useita valotiloja.

Lähetysominaisuudet: Vaikka monimuotokuitukytketyn laserdiodin valmistuskustannukset ovat alhaiset ja se on helppo kytkeä, se soveltuu lyhyen matkan, hitaiden kuitujen viestintäjärjestelmiin. Useiden valomuotojen lähetyksestä johtuen voi kuitenkin esiintyä ongelmia, kuten tilan hajaantumista, mikä johtaa signaalin laadun heikkenemiseen.

Sovellusskenaariot: Monimuotokuitukytkentäinen laserdiodi soveltuu paremmin lyhyen matkan hitaan kuituviestintäjärjestelmiin, kuten lähiverkkoihin.

Yhteenvetona voidaan todeta, että suurin ero yksimuotokuitukytketyn laserdiodin ja monimuotokuitukytketyn laserdiodin välillä on, että ne tukevat erityyppisiä optisia kuituja. Yksimuotoinen kuitukytkentäinen laserdiodi soveltuu pitkän matkan nopeisiin kuituviestintäjärjestelmiin, kun taas monimuotokuitukytketty laserdiodi sopii lyhyen matkan hitaan kuituviestintäjärjestelmiin.

Kuitukytkentäisen laserdiodin aallonpituusstabiloitu tekniikka on tekniikka, joka varmistaa, että laserdiodin lähettämän valon aallonpituus pysyy vakaana. Aallonpituuslukituksen avulla voidaan varmistaa, että laserin lähtöaallonpituus pysyy muuttumattomana tietyllä alueella, eivätkä ympäristötekijät, kuten lämpötilan muutokset, vaikuta siihen.

Kuitukytkentäisen laserdiodin aallonpituusstabiloitu tekniikka perustuu pääasiassa Volume Bragg -hilaan (VBG) ja muihin vastaaviin teknologioihin. VBG vähentää herkkyyttä ympäristön lämpötilalle ja tärinälle heijastavan tilavuuden Bragg-hilan (R-VBG) avulla, mikä saavuttaa suuritehoisten puolijohdelaserien aallonpituuden vakauden ja linjanleveyden puristuksen. Tämä tekniikka valitsee takaisinkytkentämekanismin siten, että kunkin laserryhmän ulkoisessa ontelossa olevan yksikön lähettämä valoaalto syötetään valikoivasti takaisin viereiseen yksikköön, jolloin saavutetaan laserryhmän ulkoisen ontelon vaihelukittuminen, mikä parantaa huomattavasti säteen laatua ja vakautta. ulostulo. Aallonpituusstabiloitua käytetään laajalti, erityisesti sovelluksissa, jotka vaativat suurta tarkkuutta ja vakautta. Esimerkiksi laserkäsittelyssä, lääketieteellisissä sovelluksissa ja viestintäjärjestelmissä aallonpituusstabiloitu laserdiodi voi tarjota luotettavamman ja tasaisemman suorituskyvyn, mikä varmistaa järjestelmän vakaan toiminnan ja korkealaatuisen tulosteen. Lisäksi aallonpituusstabiloitua teknologiaa käytetään myös optisissa kuituviestintäjärjestelmissä signaalinsiirron vakauden ja luotettavuuden varmistamiseksi.

Kuituliitetyssä laserdiodissa olevaa TEC:tä (termosähköinen jäähdytin) käytetään pääasiassa laserin lämpötilan säätämiseen laserin vakaan toiminnan varmistamiseksi. TEC säilyttää tärkeimmät parametrit, kuten laserin aallonpituuden, optisen tehon ja tehokkuuden esiasetetulla alueella säätelemällä lämpötilaa, mikä parantaa järjestelmän yleistä suorituskykyä ja luotettavuutta.

Kuitukytketyn laserdiodin valodiodia käytetään pääasiassa optisten signaalien vastaanottamiseen ja havaitsemiseen sekä palauteohjaussignaalien tuottamiseen. Valodiodia käytetään optisten kuitujen lähettämien optisten signaalien vastaanottamiseen ja muuntamiseen sähköisiksi signaaleiksi. Tämä muunnos perustuu valosähköiseen efektiin, toisin sanoen fotonien energia virittää elektronisiirtymiä virran tuottamiseksi, mikä mahdollistaa optisten signaalien havaitsemisen. Havaitun optisen signaalin kautta valodiodi voi tarjota palautesignaalin laserdiodin lähtötehon ja vakauden ohjaamiseksi. Tämä auttaa varmistamaan lasertulostuksen laadun ja tehokkuuden. ‌

Kuituliitetyssä laserdiodissa olevaa termistoria käytetään pääasiassa lämpötilan säätelyyn ja suojaamiseen. ‌ Lämpötila-anturina termistorit voivat valvoa laserdiodien lämpötilaa varmistaakseen, että ne toimivat normaalilla käyttölämpötila-alueella, ja laukaista suojamekanismeja, kun lämpötila on liian korkea estääkseen laitevaurioita.

Kuitukytketyn laserdiodin punaista tähtäyssädettä käytetään pääasiassa tarkennuksen osoittamiseen, mikä auttaa säätämään laserin lähetyspolkua ja tarkkaa paikannusta.

Laserdiodin irrotettavan kuidun tärkeimpiä etuja ovat helppo huoltaa ja vaihtaminen, lisääntynyt joustavuus ja laitteiden käyttöikä. ‌

Ensinnäkin optisen kuidun irrotettava muotoilu tekee huollosta ja vaihdosta helpompaa. Kun valokuitu on vaurioitunut tai sitä on päivitettävä, käyttäjä voi helposti poistaa valokuidun vaihtoa varten ilman koko laitteen monimutkaisia ​​korjauksia, mikä säästää aikaa ja kustannuksia. ‌

Toiseksi tämä muotoilu parantaa laitteiden joustavuutta. Koska valokuitu voidaan irrottaa, käyttäjät voivat valita erityyppisiä tai erityyppisiä optisia kuituja eri sovellusvaatimusten mukaan ilman, että heidän tarvitsee ostaa koko laitetta, mikä on erityisen hyödyllistä tapauksissa, joissa käyttöskenaariot vaihtelevat. ‌

Lopuksi optisen kuidun irrotettava muotoilu auttaa myös pidentämään laitteen käyttöikää. Vaihtamalla valokuitu säännöllisesti voidaan välttää optisen kuidun vanheneminen tai vaurioituminen koko järjestelmän suorituskykyyn, mikä pidentää laitteen käyttöikää. ‌

Brandnew Technologylla, yhdellä Kiinan johtavista diodilaservalmistajista ja -toimittajista, on ammattimainen tehdas, joka valmistaa korkealaatuisia kuitukytkentäisiä diodilasereita, kuitudiodeja, kuitukytkentäisiä lasereita, monimuotokuitulasereita, yksimuotokuitulasereita ja myy kilpailukykyiseen hintaan. Tervetuloa tukkumyyntiin Kiinassa valmistettuihin tuotteisiimme.
