1000W 976nm QCW Johtojäähdytetty vaakasuora laserpino
Keskeinen ominaisuus:
- Lähtöteho baaria kohden: 100 W
- Keskiaallonpituus: 976 nm
- Aallonpituuden toleranssi: ±5nm
- Palkin-–-väli: 1,8 mm
Sovellus:
- Sotilaallinen
- Puolustus
- Tieteellinen tutkimus
1. Laserpinon aallonpituus: 405nm ~ 2100nm, tyypillinen aalto on 808nm, 9XXnm
2. Teho: 100 W - tuhansia watteja.

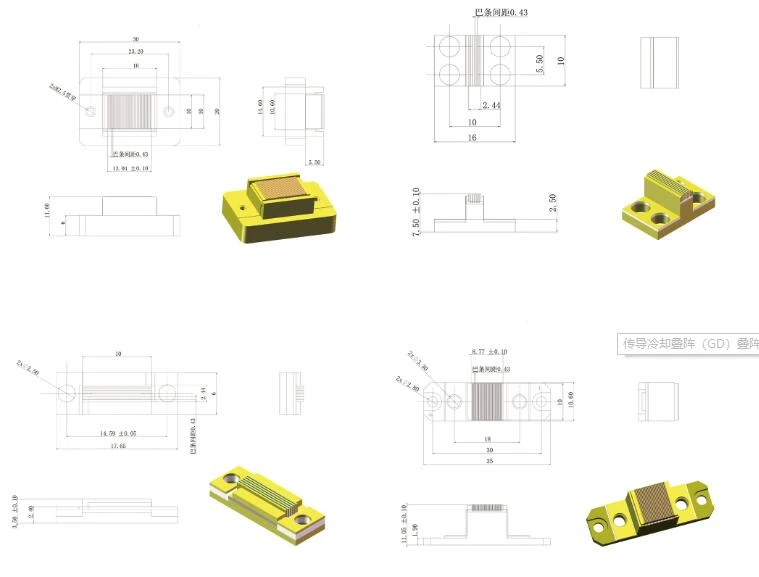

3. Eri pakettityypit näyttävät alla olevan kuvan mukaisesti
Tekniset tiedot:
Tuotteen nimi: 976 nm 1000 W Horizontal Array -diodilaser
Tuotenumero: CC976HA1000
| Optiset ominaisuudet | |
| Keskiaallonpituus λ | 940 nm, 976 nm, 980 nm |
| Aallonpituustoleranssi | ±5 nm |
| Lähtöteho baaria kohden | 100W |
| Palkkien lukumäärä | 1-15 |
| Palkki-–-palkkiväli | 1,8 mm |
| Spektrin leveys FWHM | Pienempi tai yhtä suuri kuin 4 |
| Spektrin leveys FW90%E | Pienempi tai yhtä suuri kuin 6 |
| Fast Axis Divergence FWHM | 35 astetta |
| Slow Axis Divergence FWHM | 8 astetta |
| Polarisaatiotila | TE/TM |
| Aallonpituus Lämpö. Kerroin | ~0,28nm/aste |
| Sähköiset ominaisuudet | |
| Käyttövirta Iop | Vähemmän tai yhtä suuri kuin 30A |
| Kynnysvirta Ith | Vähemmän tai yhtä suuri kuin 10A |
| Käyttöjännite Vop | Vähemmän tai yhtä suuri kuin 90 V |
| Rinnetehokkuus | Suurempi tai yhtä suuri kuin 1W/A |
| Tehon muuntamisen tehokkuus | suurempi tai yhtä suuri kuin 42 % |
| Lämpöparametrit | |
| Käyttölämpötila | 15-30 astetta |
| Varastointilämpötila | 0-55 astetta |
| Jäähdytysneste | Deionisoitu vesi |
| Virtausnopeus/palkki | 0,4-0,7 l/min |
| Max tulopaine | 380 kPa |
| Resistanssi | 0,2-0,5 MΩ*cm |
1000 W:n 976 nm:n vaakasuora pinodiodilaser lineaarinen ryhmä on erityisesti suunniteltu tarjoamaan korkeimman luotettavuuden ja käyttöiän suuren onteloteho-, sivu{2}}pumppaussovelluksissa. QCW-järjestelmässä on konduktiojäähdytys, mikä eliminoi vesijäähdytyksen tarpeen. Vakiokulmaisia ryhmiä on saatavana aallonpituuksilla 808 nm, 915 nm ja 976 nm. Mukautetut konfiguraatiot ja muut aallonpituudet voidaan tarjota erityisvaatimusten perusteella.
